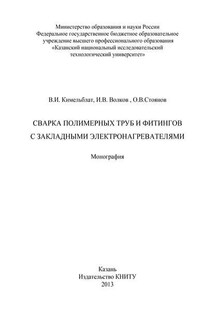

Сварка полимерных труб и фитингов с закладными электронагревателями

Магистральное направление технического прогресса в области сооружения трубопроводных систем различного назначения связано с применением полимерных труб. Проблемы производства, обусловленные кризисом 2008 года уже ликвидированы. Глобальный объем применения полимерных труб в 2011 г. восстановил докризисный уровень и продолжает расти. Российский рынок полимерных труб развивается в количественном и качественном отношении. В 2011 освоено производство супербольших монолитных труб диаметром до 1600 мм. Появляются новые разновидности витых труб диаметром до 2400 мм и предизолированных гибких труб. На ближайшие 3-5 лет прогнозируется ежегодный прирост 10-15 % [1]. В России наибольшее распространение получили полиолефиновые, в первую очередь полиэтиленовые (ПЭ) и полипропиленовые (ПП), а также, в значительно меньших объемах, полибутеновые (ПБ) трубы.

Важным аспектом экономичности и функциональности трубопроводов является их надежность. Расчетный срок эксплуатации полимерных трубопроводов составляет много десятилетий, но надежность трубопроводных систем в первую очередь лимитируется качеством соединений.

Основным способом получения неразъемных соединений полиолефиновых труб является сварка.

При сооружении самых массовых полиэтиленовых трубопроводов наиболее экономична контактная сварка встык. При точном соблюдении нормативных технологических параметров сварки встык получают сварные соединения, превосходящие по прочности основной материал труб, а их долговечность определяется структурой полимеров и условиями эксплуатации. В ряде работ проведен достаточно детальный анализ факторов, влияющих на надежность стыковых соединений [2-4].

Сварка закладными электронагревателями (ЗН), называемая иначе: электросварка, электроимпульсная, электротермическая, электродиффузионная сварка, сварка электросплавлением и закладными электрическими нагревателями приобретает все больше сторонников. Анализ факторов, определяющих надежность сварных соединений с ЗН, слабо представлен в литературе.

Существенным недостатком электросварки считалась дороговизна фитингов. Однако сторонники сварки с ЗН логично отмечают, что цена фитингов несущественна, если соединению подлежат длинномерные трубы (длиной до нескольких сот метров) смотанные в бухты или на катушки. Кроме того, муфты удобны при сварке в стесненных условиях и при ремонте трубопроводов. В некоторых случаях, с помощью электромуфт возможна также сварка разнотолщинных деталей и заготовок из различных градаций полимеров, а также сшитого полиэтилена.

Фитинги с ЗН седельной конструкции нашли широкое применение взамен неравнопроходных тройников, в качестве врезок в действующие трубопроводы, в том числе под давлением, в качестве ремонтных пластырей и других назначений.

Следует отметить типичную ошибку многих дилеров фитингов с ЗН и сварочных машин. Иногда преимуществом метода сварки ЗН называют слабое влияние «человеческого фактора» на качество соединения. Однако этот довод не выдерживает строгой критики, как с теоретических позиций, так и с точки зрения производственной практики [5].

Технологический процесс сварки ЗН труб малых диаметров действительно производит впечатление несложного, хотя и требует скрупулезного соблюдения всех норм. Что же касается сварки труб средних и больших диаметров, то от исполнителя (сварщикаоператора сварочных машин) требуется не только строгое выполнение предписаний, но и достаточно сложные процедуры по подготовке деталей к сварке и оптимизация основных параметров сварки с участием специалистов (ИТР и контролера).
